商品信息
基本参数
- 产地上海
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌祝捷电气
- 型号LW42-40.5-1600
- 灭弧方式六氟化硫断路器
- 极数3P
- 安装地点户外
- 操作方式电动操作
- 加工定制是
- 额定频率50HZ
- 额定电压40.5KV
- 雷电冲击耐受电压380KV
- 额定电流1600A
- 机械寿命10000
- 固有分闸时间3Ss
- 壳体防护等级4P
- 工作温度范围40℃
- 产品认证其他
- 外形尺寸2000/990/490mm
- 重量1000kg
- 产地浙江
产品简介：

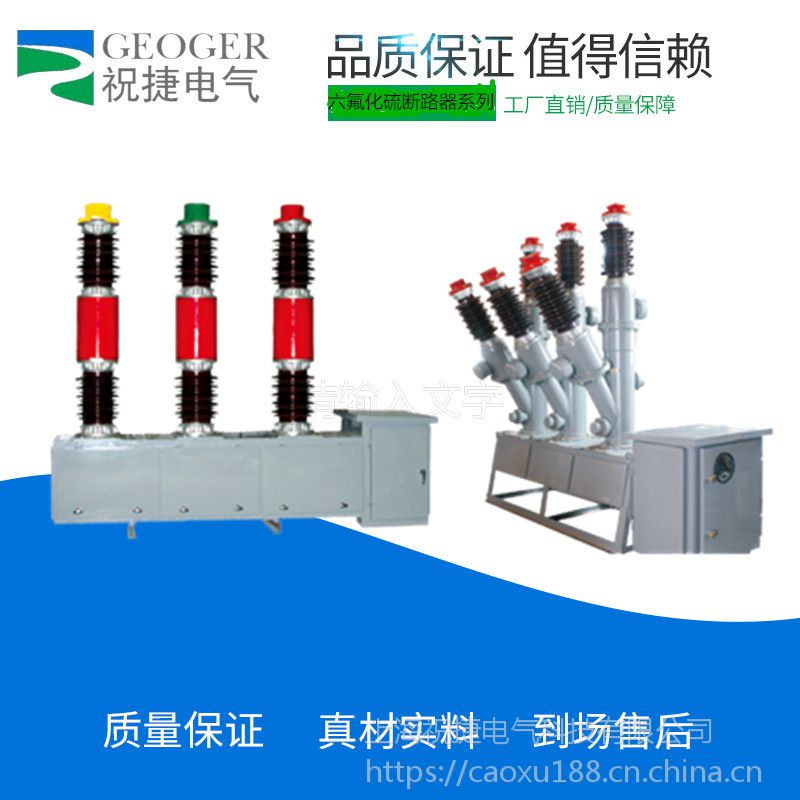

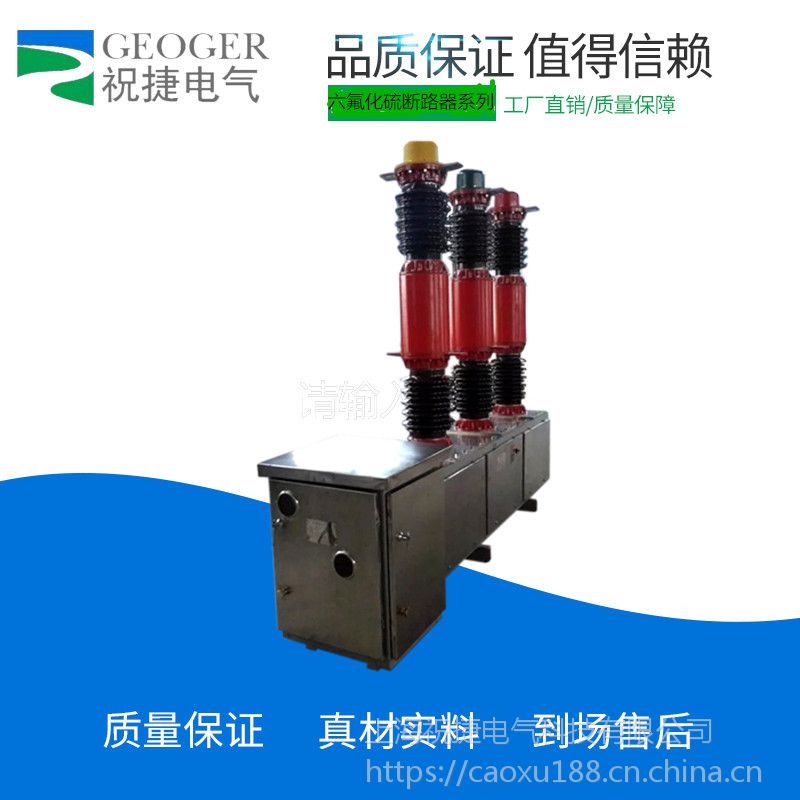

产品详情：户外35KV瓷柱式六氟化硫断路器lw42-40.5/1600-31.5@lw42-35/1600
总览
LW8A-40.5（t）型户外高压六氟化硫路器是三相交流50hz户外高压电气设备；适用于40.5kv输配电系统的控制和保护；也可以用以联络断路器和开启和关闭电容器组的场合；可以外加电流互感器开展测量和保护。
LW8A-40.5（t）型断路器具有ct14弹簧操作部门。
断路器相符国家标准gb1984-1989“交流高压断路器”和国际电工委员会standardIEC60056：1987“高压交流断路器”的要求。
断路器主要特色
优秀的分断性能，短的起弧时间，长的电气寿命，在额定电压下连续分断25千安20次，无需保障或更换六氟化硫gas
确实的绝缘，零表压下的气压可以经受40.5kv10分钟；
机器可靠性高，关闭能力强，操作频繁；
开关电容器组电流400a，无需再次点火；
切断长线25、50公里，无需再次点火；
结构简便，体积小，非大修期长。
1.5使用环境条件
a海拔：不超过2500米；高海拔4000米；
b环境温度：-30℃〜+40℃（特别要求-40℃〜+40℃）；
c相对湿度：日平均不超过95％，月平均不超过90％（25℃）；
d风速：每秒不超过35米；
e污染等级为III级；瓷套的爬升相距为1050公称爬电比距（1320mm）（mm不小于25mm/kV）。
f并未易燃物质，爆炸险恶，化学腐蚀和剧烈振动的地方。
2主要技术参数
2.1LW8A-40.5（t）型断路器的主要技术参数如表1所示。
2.2断路器总成调整参数如表2所示。
3结构与工作原理
断路器具有两种模式：并行驱动（外观见图1和图3）和垂直驱动，即l型（外观见图2和图4）。内部结构如图5所示。
断路器为瓷柱式结构，三相离散，所有压缩空气三相气体，电流互感器通过铜管连接。断路器由柱状瓷瓶灭弧室，灭弧室，吸附器，变速箱，连杆，底架和弹簧操动机构。
3.1.1瓷套
瓷套是将断路器主电路连接到电力系统的支撑和绝缘构件。因为它与断路器壳体相接，并且属于压力器皿的一个人的部分，所以它具有高强度和不错的气密性。
3.1.2LW8A-40.5（t）型断路器的灭弧室主要由静触头，动触头，瓷套，圆筒和喷嘴构成（见图5），由瓷套和绝缘棒构成。活动和静态触点的接地绝缘。
3.1.3阿索伯
