商品信息
基本参数
- 产地上海
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌祝捷电气
- 型号LW38-40.5-1250
- 灭弧方式六氟化硫断路器
- 极数3P
- 安装地点户外
- 操作方式电动操作
- 加工定制是
- 额定频率50HZ
- 额定电压40.5KV
- 工频耐受电压380KV
- 产品认证ISO9001
- 产地浙江
产品简介：
产品详情：上海祝捷电气制造户外35KVSF6断路器@LW38-40.5/1250@lw38-35软件包安装
户外高压六氟化硫路器是三相交流50hz室外高压电气设备；适用于40.5kv输配电系统的控制和保护。它也可以用于联络断路器以及打开和关闭电容器组；和@nz可以@封闭起来用于测量和保障。
LW8A-40.5（t）型断路器有着ct14弹簧操作机构。
断路器合乎国家标准gb1984-1989“交流高压断路器”和国际电工委员会standardIEC60056：1987“高压交流断路器”的要求。
断路器主要特性
优秀的分断性能，短的起弧时间，长的电气寿命，在额定电压下连续分断25千安20次，无需保护或更换六氟化硫gas
精确的绝缘，零表压下的气压可以经受40.5kv10分钟；
机器可靠性高，关闭能力强，操作频繁；
开关电容器组电流400a，无需再次点火；
切断长线25、50公里，无需再次点火；
结构简便，体积小，非大修期长。
1.5使用环境条件
a海拔：不超过2500米；高海拔4000米；
b环境温度：-30℃〜+40℃（特别要求-40℃〜+40℃）；
c相对湿度：日平均不超过95％，月平均不超过90％（25℃）；
d风速：每秒不超过35米；
e污染等级为III级；瓷套的爬升相距为1050公称爬电比距（1320mm）（mm不最低25mm/kV）。
f并未易燃物质，爆炸险恶，化学腐蚀和剧烈振动的地方。
2主要技术参数
2.1LW8A-40.5（t）型断路器的主要技术参数如表1所示。
2.2断路器总成调整参数如表2所示。
3结构与工作原理

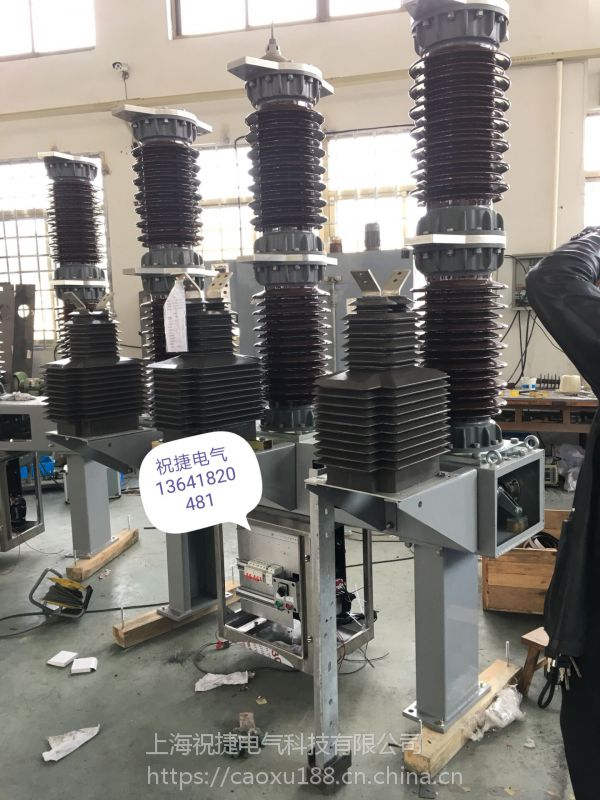

断路器具备两种模式：并行驱动（外观见图1和图3）和垂直驱动，即l型（外观见图2和图4）。内部结构如图5所示。
断路器为瓷柱式结构，三相离散，所有压缩空气三相气体，电流互感器通过铜管连接。断路器由柱状瓷瓶灭弧室，灭弧室，吸附器，变速箱，连杆，底架和弹簧操动机构。
3.1.1瓷套
瓷套是将断路器主电路连接到电力系统的支撑和绝缘部件。因为它与断路器壳体相接，并且属于压力器皿的一个人的部分，所以它具备高强度和不错的气密性。

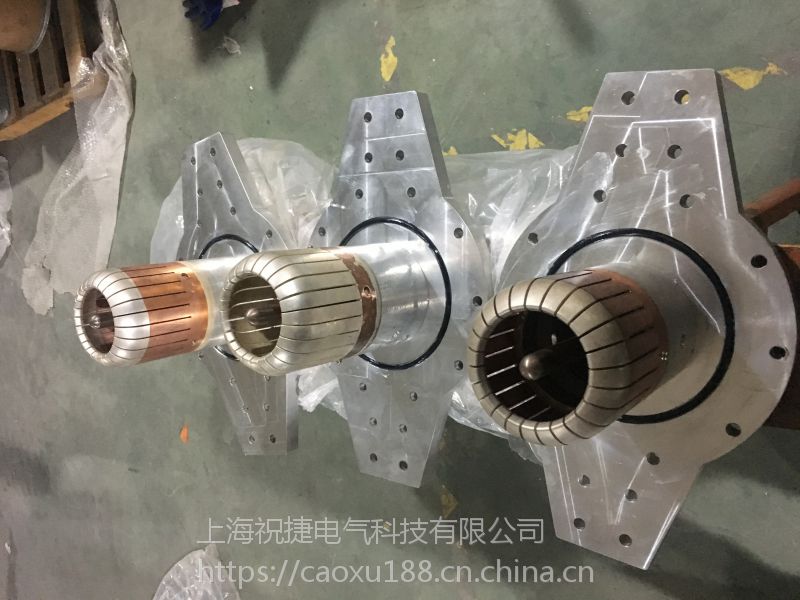

3.1.2LW8A-40.5（t）型断路器的灭弧室主要由静触头，动触头，瓷套，圆筒和喷嘴构成（见图5），由瓷套和绝缘棒构成。活动和静态触点的接地绝缘。
3.1.3阿索伯
吸附器是一个铝合金器皿，lw8a-40.5（t）型断路器的每个抽头都装备有六个，但其中三个被放置在变速箱中，三个被放置在冷却盖中。装有F―03分子筛，其机能是吸附六氟化硫气体中的水分和由电弧分解形成的低氟化物。
表格1
边缘水平
-180s―合分
dc：48110220
dc：220/110
3.1.4变速箱
变速箱是钢板焊接的部件（图6）。它的机能是通过该机构将输出的程度运动通过外臂，轴和内臂变换成断路器的可动触点的垂直运动。轴的两边均装有旋转密封环。关闭缓冲器和打开缓冲器安装在外臂上。变速箱侧面的自密封阀是用于对断路器展开充放电和连接管路的接口。它可用于测量断路器的水含量。瓷柱式断路器如果用到ct，则将二次线从变速箱的侧面引出。
3.2灭弧原理
断路器的灭弧室是单压压缩空气结构：也就是说，断路器填入有0.4-0.5mpa表压六氟化硫气体。在打开过程中，可移动气缸相对于固定接触座移动，并且气缸内部时有发生压缩。气体被压缩以与气缸外部的气体形成压力差。高压六氟化硫气体将电弧强烈吹过喷嘴，在电流过零时逼迫电弧熄灭。一旦暂停完成，压差将快速消亡并按下气缸。内部和外部压力达到均衡。由于静触头座装有单向阀，因此关闭时的压力差很小。
