商品信息
基本参数
- 产地上海
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌祝捷电气
- 型号ZW32-12GF/630
- 灭弧方式真空断路器
- 极数3P
- 安装地点户外
- 操作方式电动操作
- 加工定制是
- 额定频率50HZ
- 额定电压12KV
- 工频耐受电压135KV
- 雷电冲击耐受电压380KV
- 额定电流1250A
- 额定峰值耐受电流450A
- 产品认证其他
- 外形尺寸2000/990/490mm
- 重量650kg
- 产地浙江
产品简介：

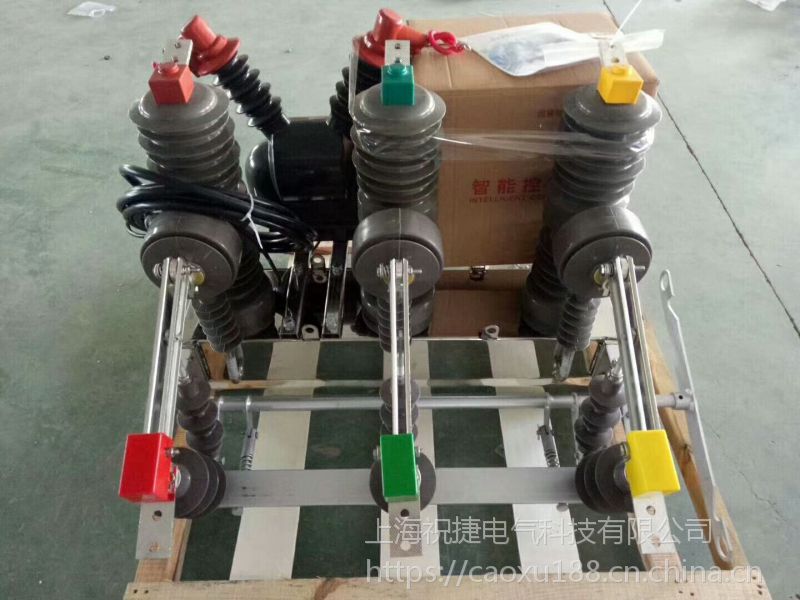

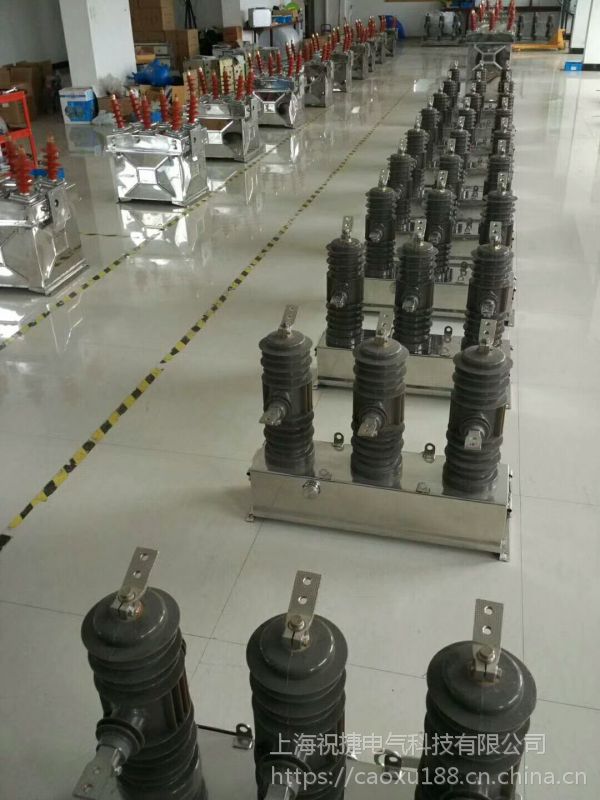

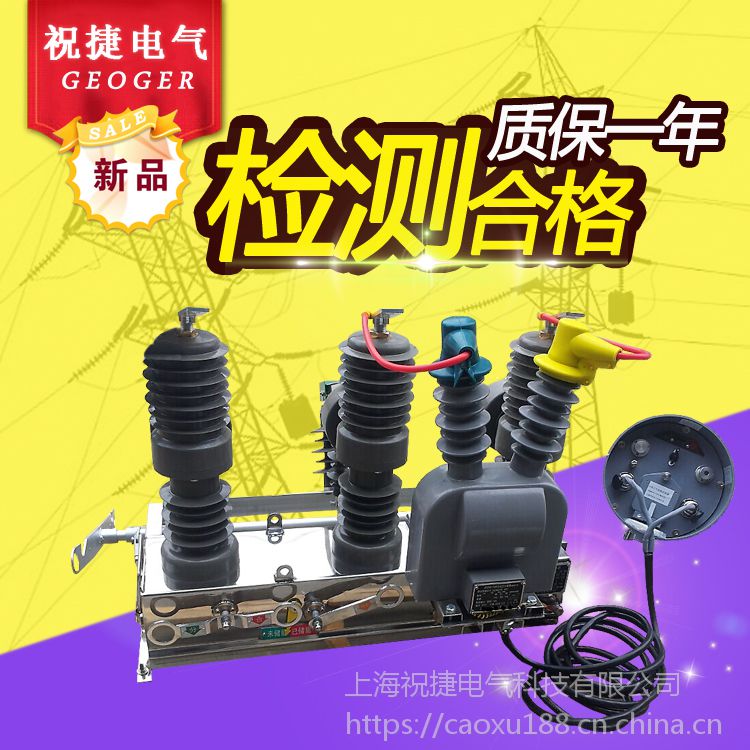

产品详情：户外购得12KV柱上断路器@ZW32-12@ZW32-12GF@ZW32P-12祝捷电气质保两年
1概述
ZW32-12系列户流highvoltage真空断路器（以下简称“断路器”）是一种三相交流50hz户外高压开关装置，主要用以城乡电网的10kv室外配电系统中。分，合负载电流，用以过载电流和短路电流；它也可以在其他相近的地方使用。ZW32-12系列家用流量高压真空断路器相符国家标准，例如GB1984“交流高压断路器”和国际电工委员会IEC 60056“高压交流断路器”。使用条件
3.1正常使用条件
a）环境温度：-40℃〜+40℃；
b）海拔：不超过2000m；
c）周围的空气或许被粉尘，烟雾，腐蚀性气体，蒸气或盐雾污染；
d）风速不超过34m/s（相当于圆柱表面上的700pa）；
e）开关装置和控制装置产生的振动或地动可以忽视不计；
f）污染等级：ⅲ级。
3.2特别使用条件
可以在不同于上述规定的正常使用条件下使用断路器。此时，应与制造商商谈用户的要求。断路器的构造特点
5.1 断路器采用三相支柱构造，有着安定准确的断裂性能，无燃烧爆炸险恶，免维护，体积小，重量轻，使用寿命长的特点。
5.2 断路器采用具不错密封性能的全封闭构造，有助于改善防潮性和抗冷凝性，特别适当在严寒或湿润的地方使用。
5.3三相pillar和电流互感器采用进口室外环氧树脂固体绝缘，或使用内部环氧树脂外包有机硅橡胶固体绝缘；具耐高低温，耐紫外光，耐老化等特点。
5.4操动机构采用小型化弹簧操动机构，储能电机开闭功率低，能耗低；机构传动采用直动式传动方法，零部件少，可靠性高。操动机构放到密封的机器箱内，化解了操作机构腐蚀的疑问，对机构展开了改进
6.操作原理
6.1手动机构动作原理
合闸operation：首先拉动能量存储手柄以存储能量，然后施加的操作扭矩从小到大变动。当闭合弹簧座落中心位置时，闭合弹簧获释能量，促使储能系统逆时针旋转并驱动转臂旋转。驱动驱动轴以合上断路器，同时分闸臂扣合分闸半轴，使断路器处于闭合状态；当该机构处于关闭状态时，凸轮与旋转轴套分开，并且该机构不能再次关闭。
分闸操作：断路器合闸后，开启分闸手柄，或者当线路电流超过防浪涌装置的设定值时，驱动过电流线圈，使分闸半轴旋转，分闸臂跳闸，变速杆断开弹簧将断路器打开。
6.2电动机构的工作原理
储能操作：拉动储能手柄，或储能电机旋转，凸轮在传动齿轮的驱动下旋转，闭合弹簧慢慢拉长，当弹簧终止时，凸轮由定位构件和不旋转，断路器处于打算合闸的状态；同时，凸轮与驱动轴分开，因此无法再次寄存该机构。
合闸操作：贮存能量后，拉动手动关闭手柄或向关闭线圈施加电压以旋转关闭半轴，关闭臂和关闭半轴跳闸，关闭弹簧获释能量以驱动传动轴关闭断路器，同时打开弹簧被加载。当机构处于关闭状态时，再次执行能量存储操作，并且关闭弹簧再次拉伸。弹簧终止后，闭合半轴通过互锁装置弯曲，以防止机构偏差闭合。在储能闭合状态下，机构处于重合闸状态，可以实现“O-0.3S-CO”的一次重合闸操作。
分闸操作：断路器合闸后，开启分闸手柄或对分闸线圈施加电压，或者当线路电流超过防浪涌装置的设定值时，将驱动过电流线圈，所有这些动作使分闸一半轴旋转并打开曲柄臂跳闸，驱动杆由打开弹簧驱动，以打开断路器。
留意：操作机构的过电流线圈是短时工作系统，不能长时间流动。
断路器的过电流保护和机构支配电气原理图如图3所示。（注：主要基于断路器的二次接线原理图）
