商品信息
基本参数
- 产地上海
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌祝捷电气
- 型号LN2-40.5/2500-31.5
- 灭弧方式六氟化硫断路器
- 极数4P
- 安装地点户内
- 操作方式储能操作
- 加工定制是
- 额定频率50HZ
- 额定电压40.5KV
- 工频耐受电压60KV
- 雷电冲击耐受电压220KV
- 额定电流3150A
- 额定峰值耐受电流1500A
- 额定短路开断电流1650KA
- 额定短路关合电流2500KA
- 额定电流开断次数10000
- 额定断流容量0.5MVA
- 机械寿命10000
- 固有分闸时间3s
- 壳体防护等级3
- 工作温度范围40℃
- 产品认证其他
- 外形尺寸177/245mm
- 重量500kg
- 产地浙江
产品简介：

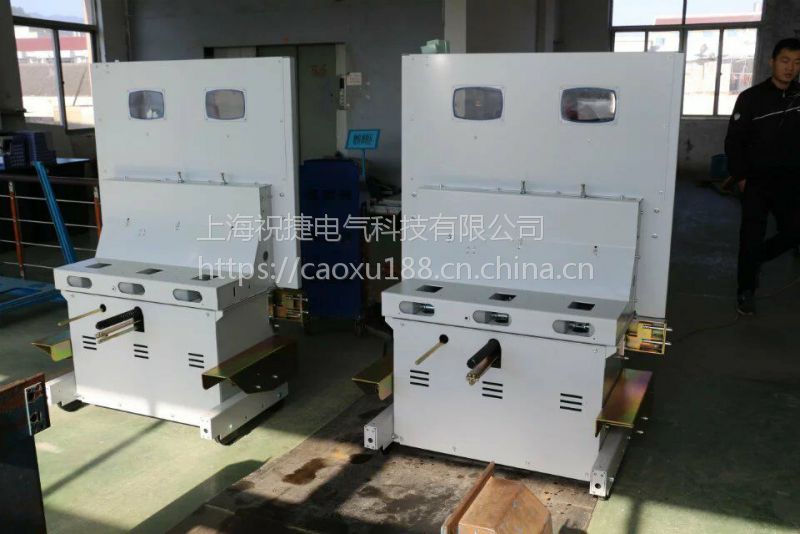

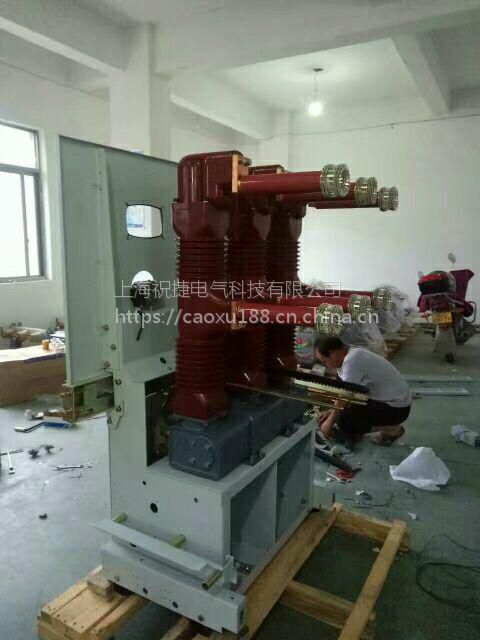

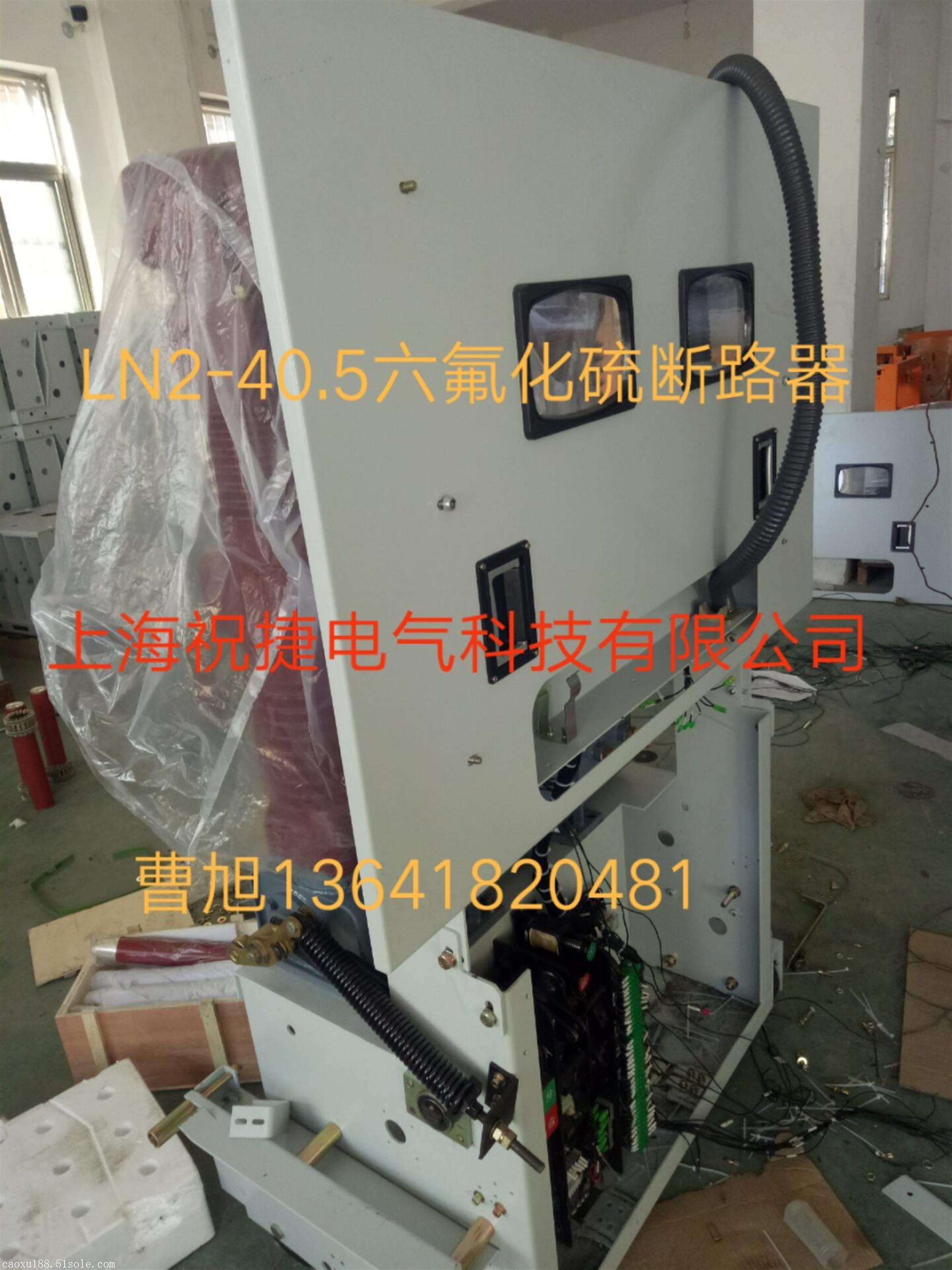

产品详情：该公司从西高引进并开发了KYN61-40.5型柜配zn85-40.5型真空断路器。为了使这种机柜种类具多种解决方案，我厂现在将生产含有3af型炸弹的ln2-40.5型SF6断路器。机柜中还装有操作机构以满足市场需要。根据kyn61-40.5机柜型对手车，将断路器本体相间中心距变更为30mm，上下布线的中心距离改动为400mm，接触臂硫化唤氧树脂用于增加绝缘，触头为圆形梅花接触。鉴于SF6断路器的构造限制，手推车的锁定位置增加了170mm。制造商可以向上移动机柜的锁孔，而其他大小维持不变，例如：断路器相间，上下接触臂中心距，手推车推进机构，手推车窗帘，手轮距离和辅助插头的位置与zn85-40.5真空断路器手推车的位置全然相同。采用柜式，两个手推车都可以用到。

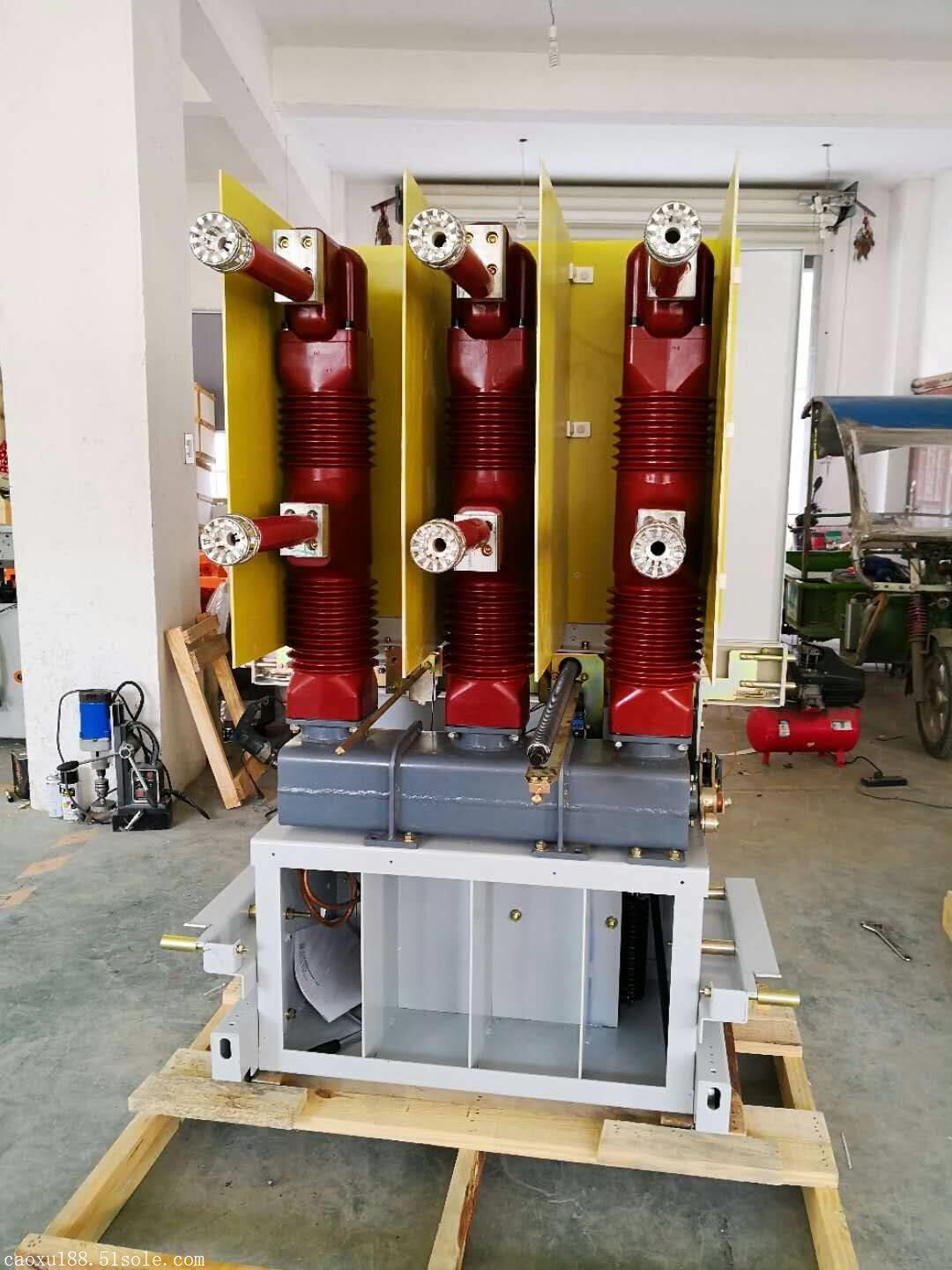

小汽车触头臂采用环氧树脂硫化后，断路器的外绝缘管采用环氧树脂浇铸构造制成，在正常情形下满足空气距离和爬电距离的要求，有效地减少了手推车的体积。
操动机构采用西门子技术的3af弹簧机构，紧靠断路器，构造连贯，输出属性与断路器要求不错匹配。SF6断路器手推车整体布置合理，美观，简便，笨重体积小，重量轻，操作灵巧，装备机械互锁设备，适宜各种场合用到。
采用
LN2-40.5型六氟化硫断路器是三相交流50hz室内设备，可用于工矿企业，电厂和变电站的保护和控制，可用于频繁的操作处所，也可用于联络断路器并可以安装电容器组。

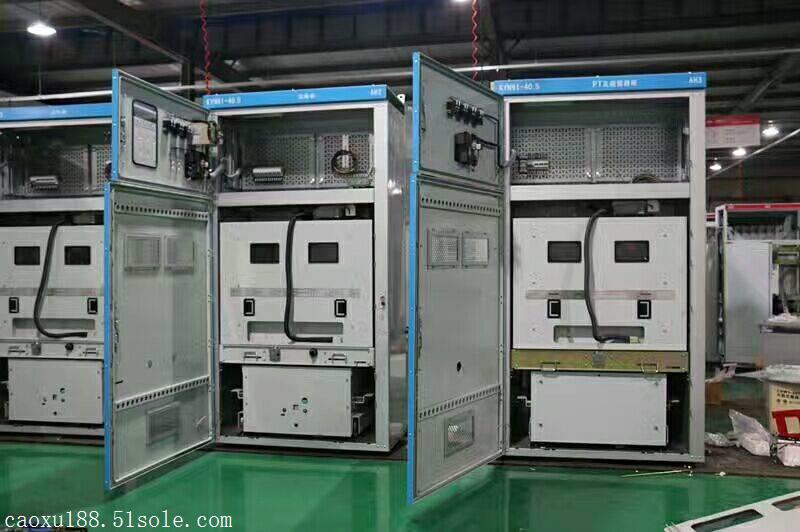

LN2-40.5型断路器配用3AF型弹簧操动机构手车，在kyn61-40.5金属封闭式开关柜中专门配备。
构造与性能
LN2-40.5型断路器arc灭弧室是自能旋弧膨胀式，它全盘运用了旋转电弧吹除法则和压缩空气法则来灭弧。灭弧性能。LN2-40.5型断路器有着不错的分断性能，较长的维护周期，较长的电气寿命和较短的起弧时间，无工作过电压，较高的机械可靠性，可在零表压下经受10分钟的工作电压，并且可以两次分断额定电流。它是您无须保护的完美高压电气产品。
气体监测
含有自动温度补偿监控功用的SF6密度控制仪器，不仅可以显示SF6气压，还可以自动校正温度对压力的影响，当断路器中的气压最低警报压力0.62±0.01时mpa，压力表触点联接以发送信号，当气压最低阻塞压力至0.59±0.01mpa时，压力表发送阻塞信号。
模型
额定绝缘等级（kV）
额定电流
额定分断电流
额定的
一种
kA
kA
kA（有效值）
ln2-40.5
35
40.5
185
95
1600
25
63
63
25（4S）
电气寿命（次）
机械寿命
信号压力
阻塞气压
重量（kg）
20℃
断路器主体
SF6气
小号
小号
一种
（次）
MPa
3000
16
0.15
0.06
800
6000
1％
150
135
1.5
